Przedstawiam wyniki pomiarów jakie zrobiłem jeszcze przed modyfikacjami w moim wzmacniaczu oraz pomiary aktualne po modyfikacji. Pomiary programem Right Mark Audio Analyser przeprowadziłem na komputerze stacjonarnym z wewnętrzną kartą dźwiękową AIM SC 808. Wewnętrzna karta dźwiękowa na szynie PCI-E nie jest najlepszym narzędziem testowym i lepiej sprawdzają się karty zewnętrze, do tego nie posiada wejścia Line in tylko mikrofonowe, jednak przy ustawieniu niskiego wzmocnienia można przeprowadzić przyzwoite pomiary.
Co ważne sensem tej prezentacji nie są dokładne wyniki, lecz różnice względem początkowego pomiaru przed modyfikacjami. Mimo upływu lat między pomiarami, dopilnowałem by odbyły się dokładnie w taki sam sposób, na tych samych przewodach i ustawieniach. Test karty tzw. loopback został również wykonany przy użyciu tych samych przewodów (dość długich) a nie na minimalnej pętli.
Pomiar przed modyfikacjami przeprowadzany był na starszej wersji RMAA dlatego jak podejrzewam nie do końca prawidłowo nakładają się wyniki na połączonych wykresach. W raportach osobnych dla każdego pomiaru wszystko jest prawidłowo.
Linki do pomiarów
Yamaha A-1000 przed modyfikacjami
Yamaha A-1000 HiFi Retro Mod - Main amp
Yamaha A-1000 HiFi Retro Mod - Preamp
Karta AIM SC808 LOOPBACK z przewodami
RightMark Audio Analyzer test
Testing chain: External loopback (line-out - yamaha a-1000 - line-in)
Sampling mode: 24-bit, 96 kHz

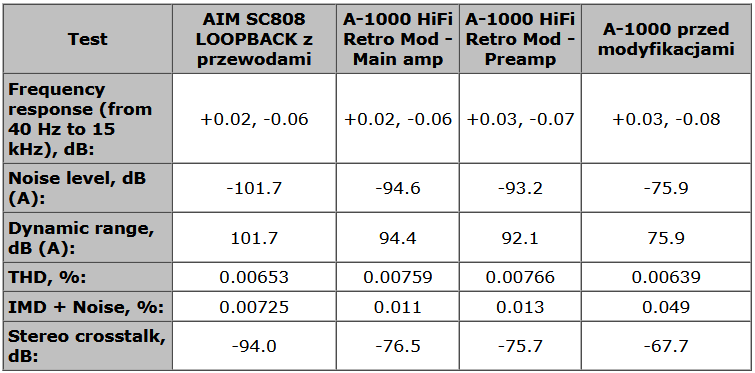

Summary

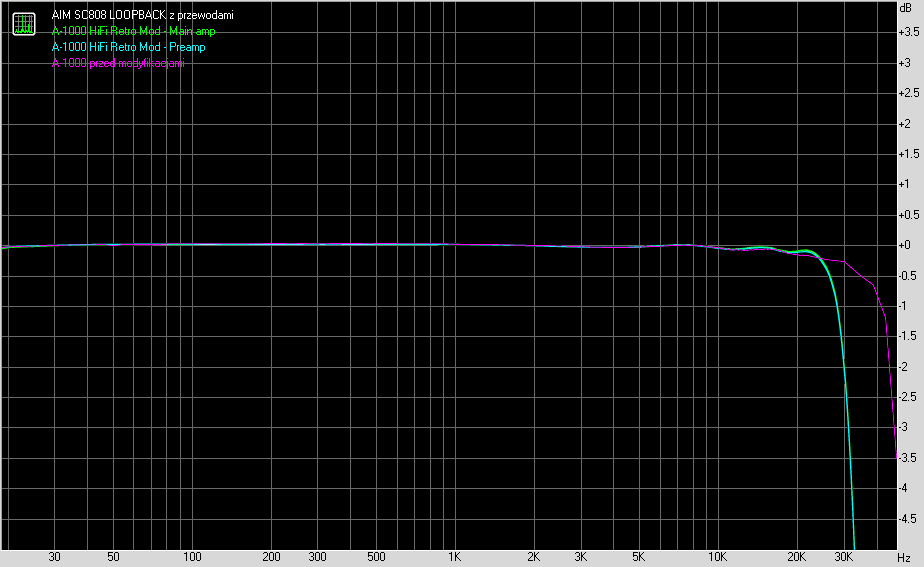

Frequency response

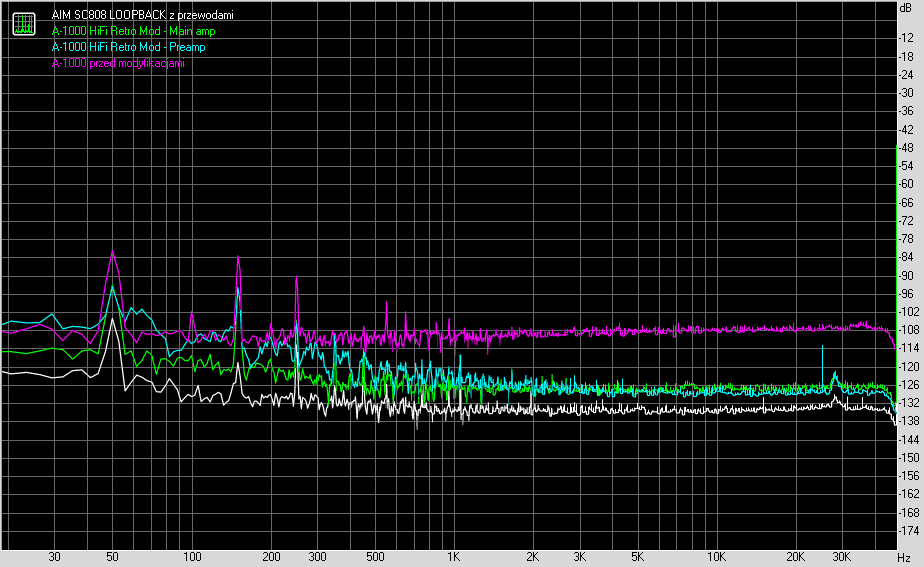

Noise level

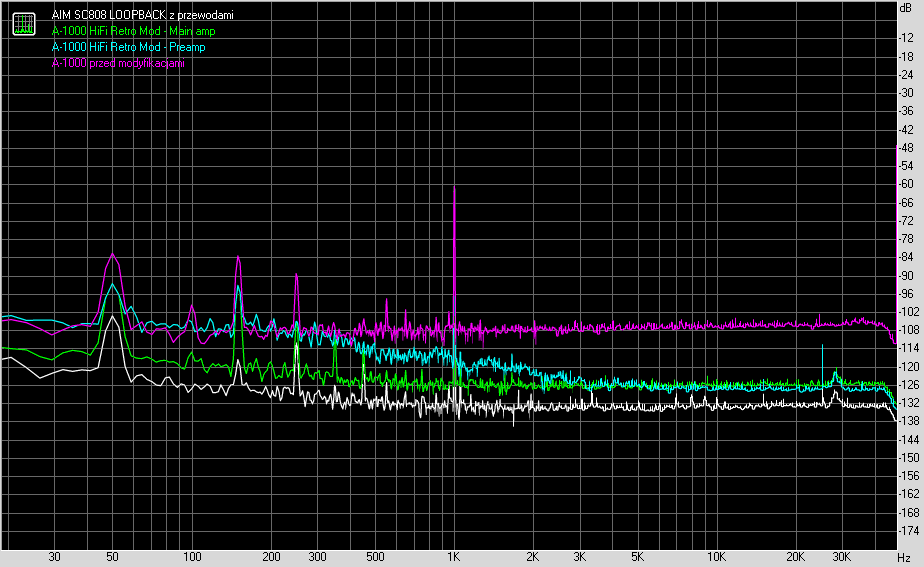

Dynamic range

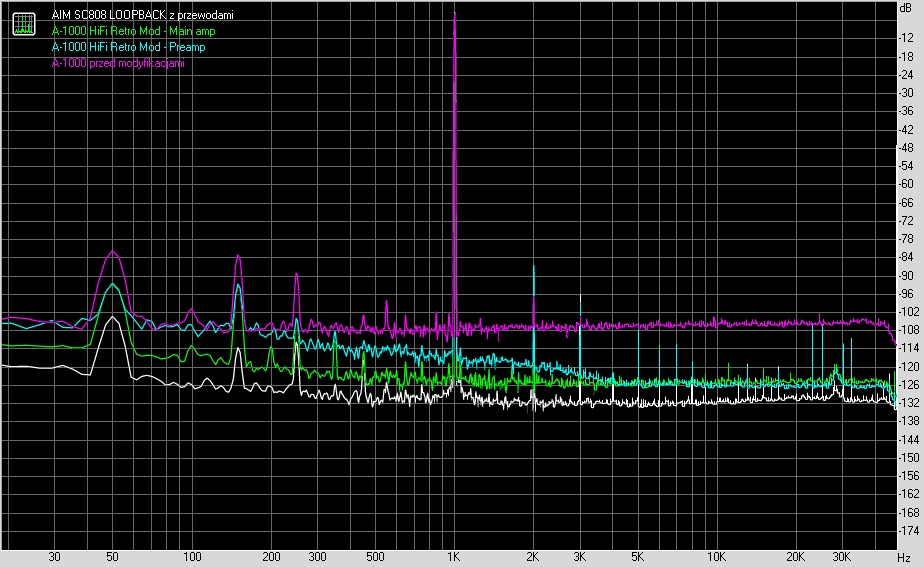

THD + Noise (at -3 dB FS)

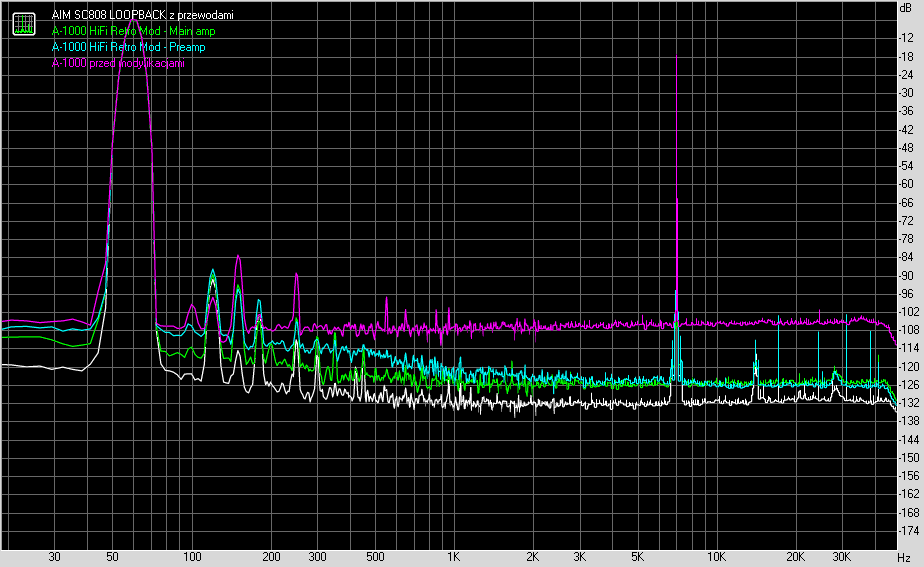

Intermodulation distortion

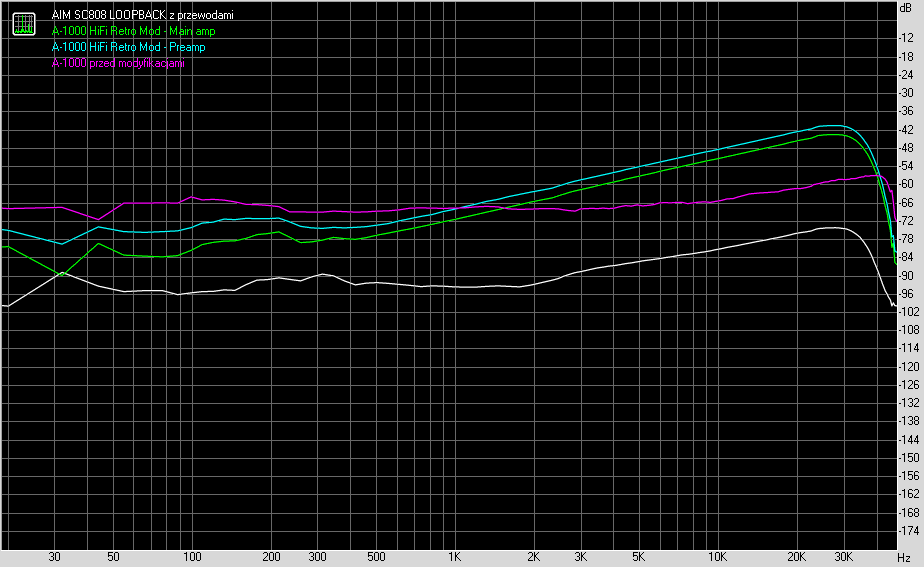

Stereo crosstalk
